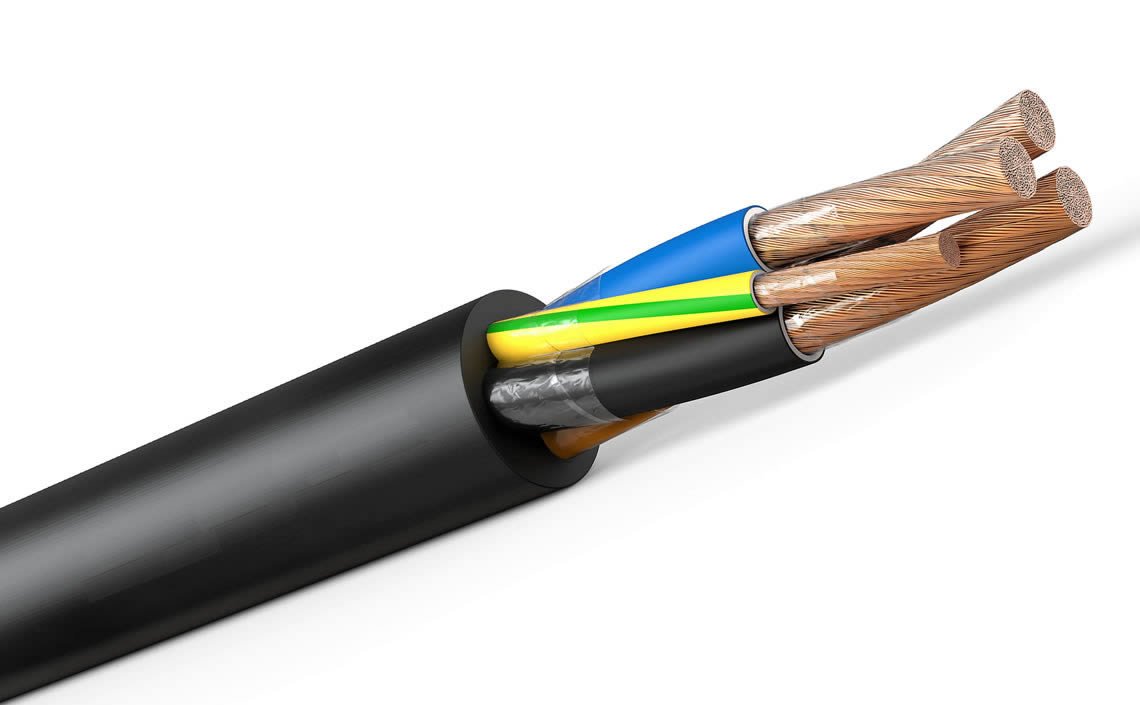

Кабель КГ 3*6+1*4 тп-ХЛ
Конструкция:
1. Токопроводящая жила- медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483. Токопроводящие жилы кабелей, предназначенных для работы в районах с тропическим климатом, изготовлены из медной проволоки луженой оловом или покрытой оловянно-свинцовым сплавом с содержанием олова не менее 40%.
2. Разделительный слой - синтетическая пленка, допускается наложение изоляции без пленки при отсутствии залипания изоляции к жиле.
3. Изоляция - из резины изоляционной. Изолированные жилы имеют отличительную расцветку сплошную или в виде продольной полосы. Изоляция нулевой жилы выполняется голубого цвета; если нулевая жила отсутствует, голубой цвет применяется для расцветки любой жилы, кроме жилы заземляющей. Жила заземления имеет зелено-желтый цвет. Расцветка одножильных и двухжильных кабелей не нормируется. Цвета красный, серый, белый и , если не в сочетании, зеленый и желтый не используется для расцветки жил многожильных кабелей.
4. Скрутка - изолированные жилы скручены с шагом скрутки не более 16 диаметров по скрутке.
5. Разделительный слой - поверх скрученных жил - синтетическая пленка или тальк или другой аналогичный материал. Допускается изготовление без пленки при условии отделения изолированных жил от оболочки.
6. Оболочка - из резины шланговой. Оболочка кабелей, предназначенных для эксплуатации в районах с холодным климатом, изготовлена из резины шланговой в холодостойком исполнении. Оболочка кабелей, предназначенных для эксплуатации в тропических условиях, изготовлена из антисептированной резины. В одножильных кабелях марки КГ допускается замена изоляции и оболочки изоляционно-защитной оболочкой. Номинальная толщина изоляционно-защитной оболочки равна сумме номинальных толщин изоляции и оболочки или удвоенной толщине изоляции.
Применение:
Кабели марки КГ на 660 В предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75 0 С.
Для кабелей в тропическом исполнении к марке кабеля добавляют через дефис букву "Т".
Для кабелей в холодостойком исполнении к марке кабеля добавляют через дефис буквы "ХЛ".
Кабели марки КГ на 380 В предназначены для присоединения переносных и передвижных электроприемников к электрическим сетям на номинальное переменное напряжение 380 В номинальной частотой до 400 Гц или постоянное напряжение 660 В.
Кабели не предназначены для применения на подъемно – транспортном оборудовании.
Класс пожарной опасности по ГОСТ 31565-2012:
02.8.2.5.4
Руководство по эксплуатации по ТУ 16.К73.05-93
Технические характеристики:
Климатическое исполнение У, ХЛ, Т, категория размещения - 1, 2, 3 по ГОСТ 15150.
Диапазон температур эксплуатации:
марки КГ ……………………………………………………………………………от - 40°С до 50°С;
марки КГ-ХЛ ………………………………………………………………………. от - 60°С до 50°С;
марки КГ-Т………………………………………………………………………….от - 10°С до 55°С.
Кабели должны быть стойкими к воздействию относительной влажности воздуха до 98 % при температуре окружающей среды 35 0 С.
Прокладка и монтаж кабеля КГ –ХЛ без предварительного подогрева производится при температуре …………………не ниже – 40 0 С.
Радиус изгиба кабелей при монтаже и эксплуатации ……………………….. не менее 8 наружных диаметров.
Растягивающее усилие на кабели должно быть не более 19,6 Н (2,0 кгс) на 1 мм 2 суммарного сечения всех жил.
Длительно допустимая температура токопроводящих жил кабелей ………………….. не более 75 0 С.
Строительная длина кабелей:
с номинальным сечением основных жил до 35 мм2 включительно……………………………………не менее 150 м;
с номинальным сечением основных жил 50 до 120 мм2 …………………………………………………не менее 125 м;
с номинальным сечением основных жил 150 мм2 и выше……………………………………не менее 100 м .
по согласованию с потребителем допускается сдача кабелей любыми длинами.
Срок службы ………………………………… 4 года (срок службы исчисляется с момента изготовления кабеля).
Гарантийный срок эксплуатации кабелей на 660 В........................ 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления.
Приобрести товар или забрать свой заказ вы можете по адресу: Барнаул, ул. Бабуркина 7
Характеристики товара
ШтрихКод
2379000086412
Артикул
kg3614
Базовая единица
м
