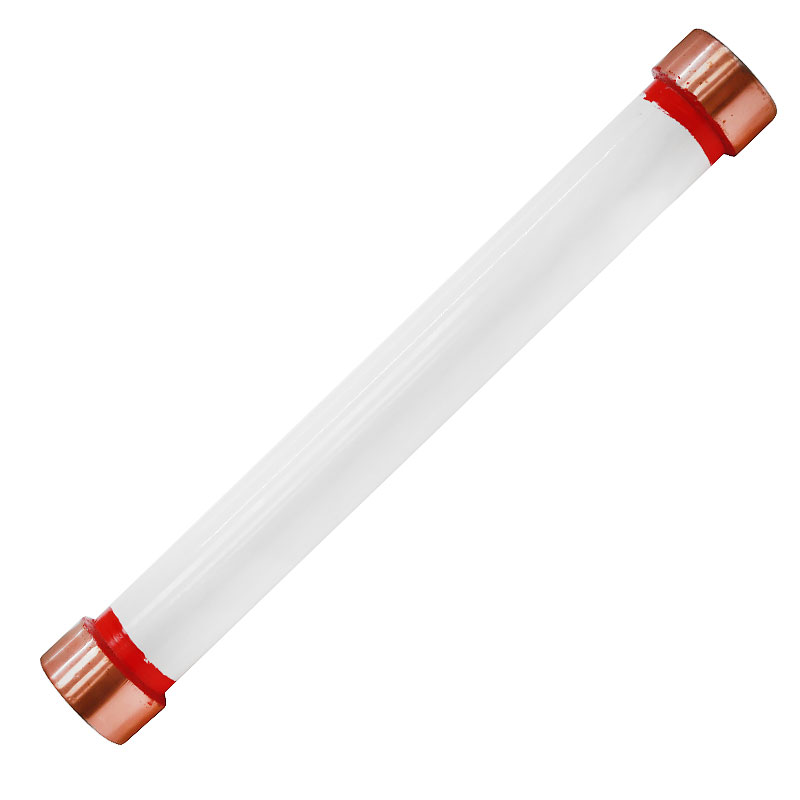

Патрон ПТ 1.1-10-20-31,5 УХЛ3
Патрон предохранителя состоит из фарфоровой трубки, заполненной кварцевым песком, которая армирована латунными колпачками с крышками. Плавкие вставки изготовляют из посеребренной медной проволоки. При номинальном токе до 7.5 А используют несколько параллельных вставок, намотанных на ребристый керамический сердечник. При больших токах устанавливают несколько спиральных вставок.
Отключение тока в патроне ПТ при коротком замыкании происходит вследствие интенсивного процесса деионизации дуги, которая возникает в местах пролегания плавкой вставки, в микроскопических зазорах между песчинками кварцевого наполнителя.
- Uном., кВ: 10
- Iном., А: 20
- Iоткл.,кА: 31,5
- Длина патрона, мм: 412
- Диаметр колпака, мм: 55
- Масса патрона, кг : 1,8
Структура условного обозначения
П – предохранитель
Т – для силовых трансформаторов
1 – однополюсный, с указателем срабатывания
1 – конструктивное исполнение контакта (диаметр контакта - 55 мм)
10 – номинальное напряжение, кВ
20 – номинальный ток предохранителя, А
31,5 – номинальный ток отключения, кА
У – климатическое исполнение по ГОСТ 15150-69
3 – категория размещения по ГОСТ 15543.1-89
Приобрести товар или забрать свой заказ вы можете по адресу: Барнаул, ул. Бабуркина 7
Характеристики товара
ШтрихКод
4680219038481
Артикул
te00432772
Базовая единица
шт
